Trådstrålerør Elwe

Brukes til å bestemme forholdet mellom elektronets ladning og dets masse, også kjent som e/m. Vakuumrøret er utstyrt med en innebygd måleskala for å bestemme diameteren på sirkelen som elektronstrålen danner når den avbøyes i et magnetfelt. Røret er montert på en sokkel utstyrt med sikkerhetsbøsninger.

Røret må forsynes med en rekke ulike spenninger. Anoden (200 til 300 V) og fokuseringselektroden (0 til -50 V) kan forsynes fra vår 365575 strømforsyning. Glødetråden trenger 4 – 10 V DC og kan tilføres fra en vanlig lavspenningsstrømforsyning som 361600 eller 364000.

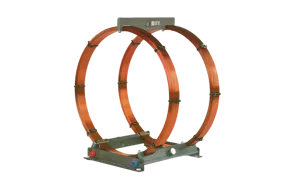

For å bestemme forholdet e/m, 465000 Helmholtz-spoler med en strømforsyning på 364000.
