Oscilloskop, PC 2 x 100 MHz

To-kanals 100 MHz digitalt storageoscilloskop. Kobles til PC'n via USB. Har alle de tradisjonelle oscilloskops innstillingsmuligheter - men skal kun betjenes via programvare. Med en storskjerm kan du endelig vise oscilloskopbilder for hele klassen samtidig. Kompakt - PC-Oscilloskopet får enkelt plass ved siden av PC'n.

http://files.owon.com.cn/software/pc/VDS6000Series_PC_Software.zip

Spesifikasjoner:

• Båndbredde: 100 MHz
• Inngangskanaler: 2 + 1 (MULTI: EXT trigger input, trigger output eller pass/fail output)
• Sample rate: 1 GS/s
• Minne:10 M samples
• Følsomhet (vertikal skala): 5 mV/div–5 V/div
• Tidsskala (horisontal skala): 2 ns/div–100 s/div, step by 1-2-5
• Trigger Mode:  Auto, Normal, Single
• Trigger Type: Edge, Pulse, Video, Slope, Alternate
• Testledninger: 2 x 1,2 m (inkludert, x1/x10)
• Størrelse: (L × B × H): 190 × 120 × 18 (mm)
• Nettadapter: 5,0 V / 1 A (via USB)

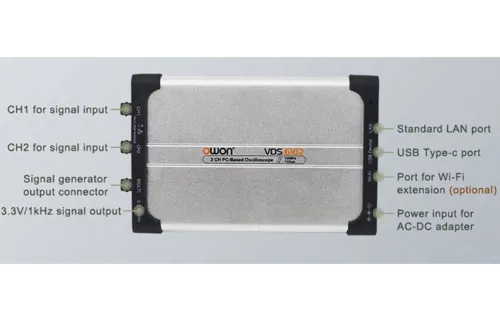

• Modell: OWON VDS6102
• Målte parametre (valgfri): Period, frequency, rise time, fall time, pos. & neg. pulse width, duty cycle, delay, Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, preshoot, overshoot, Vavg, Vrms. (Se billede.)
• Matematiske funktioner (valgfri): Plus, minus, gange, division, FFT​
• ​Signal-midling (valgfri): 1 – 128 gange

Kan anvendes på disse operativ-systemer: Windows/android/MAC OS/Linux

Oscilloskopet får strøm via USB (kabel medfølger).

Tilleggsutstyr

Det følger også med 2 stk x1/x10 testledninger. For å kunne koble vanlige ledninger med bananstikk eller sikkerhetsstikk til oscilloskopets BNC-bøssinger kan man bruke Overgang oscilloskop, bnc/banan dobbel (111005). Alternativt kan man bruke Skjermet kabel (110002), som har BNC-stikk i den ene enden og to sikkerhetsstikk i den andre. Tre stk av enten overgangene eller kablene dekker alle situasjoner. De kjøpes separat.
